Fenstermontage an der Laibungskante

Viele Fenster müssen nah an der Laibungskante montiert werden. Dies birgt bei Direktverschraubung der Fenster an der Laibungskante jedoch die Gefahr, dass die Laibung ausbrechen kann. Was zur Folge hat, dass die Montage nicht RAL-konform ist und Haftungsansprüche gegen den Verarbeiter gemacht werden können. Mit dem JB-D/L Montagesystem bieten wir die Lösung für dieses Problem. Durch den zurückversetzten Befestigungspunkt in den sicheren Laibungsbereich können auftretende Kräfte wie Eigenlast, Windlast, die vertikale und horizontale Nutzlast sowie Zusatzlasten durch Anbauteile am Fenster sicher in das Mauerwerk abgetragen werden.

Produkte im Detail


Thermo-Flex

JB-D/L Platte

Vorteile der JB-D/L Platte

  • Minimierung von Wärmebrücken
  • Abdichtung auch mit Multifunktionsbändern möglich
  • Platten können effizient am Blendrahmen vormontiert werden
  • Zurückversetzte Befestigung im Laibungsbereich
  • Auskragung bis zu 40 mm möglich

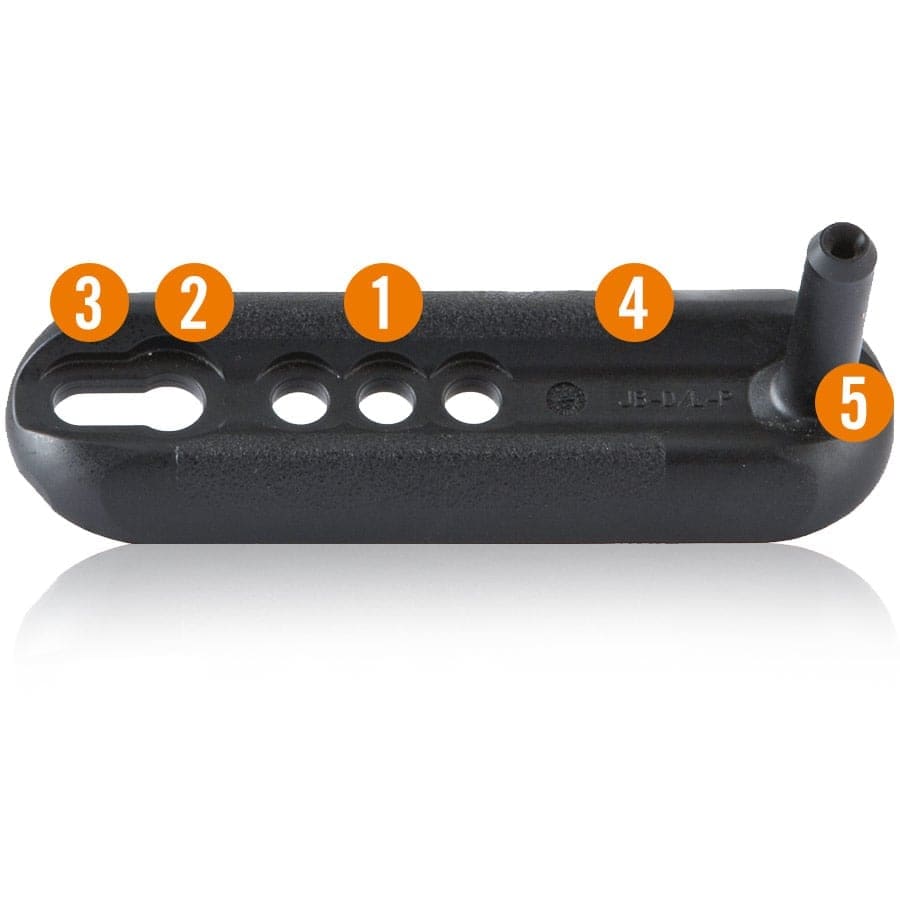

Legende

  1. Drei Fixlöcher L1 / L2 / L3: Befestigung so nahe wie möglich am Blendrahmen (abhängig vom Profiltyp)
  2. Loch-Ø 10 mm für Dübelverschraubung (bei Bedarf)
  3. Langloch zum Justieren und Ausweichen bei Eisentreffen
  4. Abgerundete Formen für einfaches, schnelles und faltenfreies Abdichten
  5. Der Zapfen (nicht die Schraube!) durchdringt das Multifunktionsdichtband ohne dieses zu beschädigen.

Anwendung

Bündige Fenster-und Türmontage, sowie Fensterbefestigung des Elements bis 40 mm Auskragung

Montagehinweis

Bei der Befestigung im Mauerwerk in Beton und Kalksandvollstein mittels der JB-D Universal mit Durchmesser 6 mm vorbohren, im Hochlochziegel mit 5 mm. Empfehlung im Hochlochziegel: Universal Rahmendübel ProCon SXR Empfehlung im Beton: Multi Monti Betonschraube.

JB-D/L Platte
San-Flex

JB-D/L Winkel

Vorteile des JB-D/L Winkels

  • 100 kg Traglast pro Winkel
  • Brüstungsverlängerung zur Lastabtragung
  • Winkel können effizient außen am Mauerwerk vormontiert werden
  • Variable Verschraubung am Fensterbankanschlussprofil oder direkt am Blendrahmen

Legende

  1. Fixloch für sichere Befestigung (Axiallasten)
  2. Loch-Ø 10 mm für Dübelverschraubung (bei Bedarf)
  3. Langloch zum Justieren und Ausweichen bei Eisentreffen
  4. Abgerundete Formen für einfaches, schnelles und faltenfreies Abdichten
  5. Drei Löcher zur Auswahl für variable Verschraubung am Fensterbankanschlussprofil

Anwendung

Bündige Fenster-und Türmontage, sowie Fensterbefestigung des Elements bis 40 mm Auskragung

Montagehinweis

Bei der Befestigung im Mauerwerk in Beton und Kalksandvollstein mittels der JB-D Universal mit Durchmesser 6 mm vorbohren, im Hochlochziegel mit 5 mm. Empfehlung im Hochlochziegel: Universal Rahmendübel ProCon SXR Empfehlung im Beton: Multi Monti Betonschraube.

JB-D/L Winkel

JB-D/L-P Stufenschraube


Die Verbindung zwischen Fensterrahmen und dem Zapfen der seitlichen JB-D/L-P Platte erfolgt durch Verschraubung. Hierbei bestehen zwei Varianten:

1. mit Stufenschraube:

Der Blendrahmen wird durchgehend mit 10.5 mm vorgebohrt. Durchgangsbohrung: Bei Verwendung der Stufenschraube ist keine Stufenbohrung erforderlich und der zweite Bohrvorgang entfällt. Dies vereinfacht den Prozess und spart Arbeitszeit.

Zum Produkt

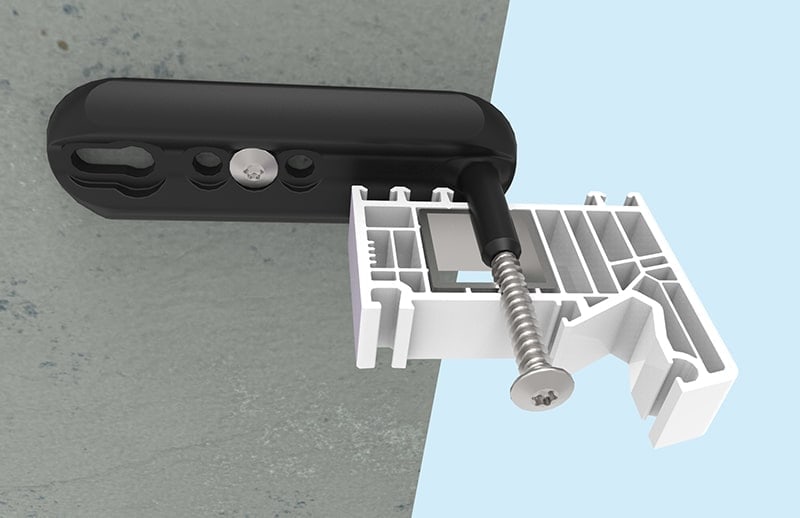

2. mit JB-D Universalschraube:

Im Blendrahmen ist eine Stufenbohrung (innen 6 mm, aussen 10.5 mm) erforderlich. Stufenbohrung

Zum Produkt

Montage JB-D/L Montagesystem
mit Fensterfolien

Montage JB-D/L Montagesystem
mit 3-Ebenen-Band

Systemkomponenten JB-D/L Montagesystem
