Isodübel T-Max 8 / 10
Kunststoff / Metall, Abstandsmontage WDVS
Artikelnummer:
9041534
Frachtfrei ab 350 € (netto)
Umweltfreundliche Verpackung
50 Jahre BTI
- Justierbares System zur Ausrichtung des Anbauteils
- Einfache und schnelle Montage ohne zusätzliches Werkzeug
- Selbstschneidender, glasfaserverstärkter Konus
Service-Hotline: 0 79 40 / 1 41-1 41
Empfehlen Sie das folgende Produkt:
Isodübel T-Max 8 / 10
Artikelnummer:
9041534
Details
Anwendungsgebiete

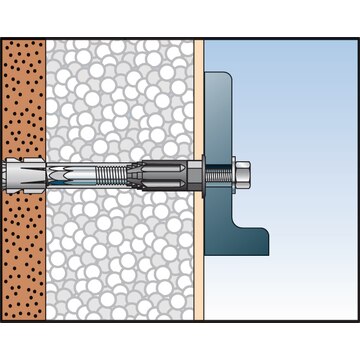

- Bei Montage (WDVS) zur thermischen Trennung der Befestigungspunkte von Schildern, Bewegungsmeldern, Fallrohren, Briefkästen, Jalousien und Lampen in Untergründen wie Beton, Vollstein, Lochstein, Porenbeton und bei direkter Verschraubung in Holzunterkonstruktionen mit Vorbohren
Eigenschaften
- Selbstschneidender, glasfaserverstärkter Konus
- Fräst sich durch den Putz in den Dämmstoff
- Zuverlässige Unterbrechung der Wärmebrücke
- Thermische Trennung
- Inklusive Universaldübel aus hochwertigem Nylon
- Stockschraube galvanisch verzinkt
- Justierbares System zur Ausrichtung des Anbauteils
- Einfache, schnelle Montage ohne Sonderwerkzeuge
- Keine Mutter / Kontermutter notwendig
- Sichere Verankerung im Untergrund
- Hohe Lasten
- Variable Anschlussmöglichkeiten mit
- ProCon SX 5 mit Spanplattenschrauben 4,5 – 5,5 mm
- 6,0 mm Spanplattenschrauben; 6,3 mm Blechschrauben
- Metrische Schrauben M6 / M8 / M10
- Sauberer Abschluss durch kleine Abdeckkappe
- Dämmstoffdicke von 45 bis 180 mm
- Vorsteckmontage
Verarbeitungshinweise
- Verfüllen der Bewegungsfuge mit BTI Tacolit Flex Hybrid. Montage mit handelsüblicher Stecknuss SW 10 bzw. 13.
Hinweise
- Weitere Informationen unter www.bti.de/duebelundankertechnik und
www.bti.de/duebelauszugsversuche - Zur Berechnungssoftware gelangen Sie unter www.bti.de/duebelrechner
Empfohlene Querlasten V<sub>empf<sup>3)</sup></sub> in kN pro T-Max bei Einsatz in Wärmedämmverbundsystemen (WDVS), bei maximaler Nutzlänge von 180 mm
Empfohlene zentrische Zuglasten N<sub>empf</sub> in kN (N<sub>empf</sub> inklusive Sicherheitsfaktor 7)
| T-Max 8 | T-Max 10 | |
|---|---|---|
| Baustoff | UniversaldübelUX 10 / T-Max 8 | UniversaldübelUX 12 / T-Max 10 |
| Beton ≥ B25 1), 2) | 1,00 | 1,00 |
| Vollziegel ≥ Mz 12 1), 2) | 0,50 | 0,70 |
| Kalksandlochstein ≥ KSL 12 1), 2) | 0,60 | 0,80 |
| Hochlochziegel ≥ Hlz 12 2) | 0,20 | 0,30 |
| Porenbeton P4 1), 2) | 0,40 | 0,60 |
| Empfohlene Querlasten Vempf (kN) | 0,15 | 0,20 |
