4W-JB-D/L Montagesystem 4W-JB-D / L, Fenstermontage an der Laibungskante
Artikelnummer: 9077667

25
Frachtfrei ab 350 € (netto)
Umweltfreundliche Verpackung
Unsere Service-Hotline 0 79 40 / 1 41-1 41
  • zur Minimierung von Wärmebrücken
  • Abdichtung mit Multifunktionsbändern möglich
  • 100 kg Traglast pro Winkel
Service-Hotline: 0 79 40 / 1 41-1 41
4W-System, 4 W, Window, Fenster, Logo neu, farbig MO-02/1 geprüft, ift geprüfte Gebrauchstauglichkeit von Befestigungssystemen RC2 geprüft nach DIN EN 1627 IFT-Montageplaner, 4W-System, Icon, Logo Logo ift-zertifiziert, ift Rosenheim
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
4W-JB-D/L Montagesystem
Artikelnummer: 9077667

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Details

Anwendungsgebiete

  • Bündige Fenster- und Türmontage sowie Fensterbefestigung des Elements bis 40 mm Auskragung

Eigenschaften

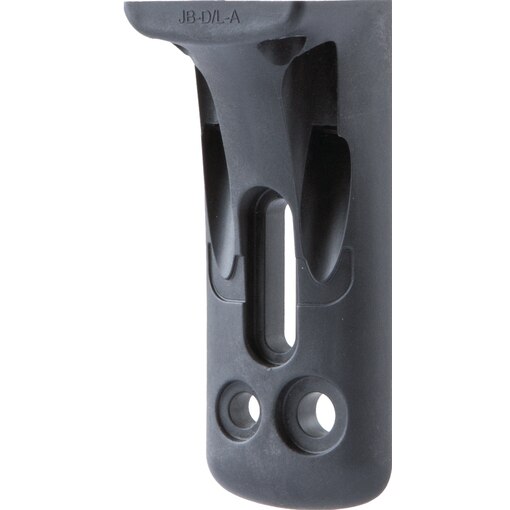

  • JB-D/L Platte:
    • Montage bündig und bis 40 mm über der Laibungskante möglich
    • Zurückversetzte Befestigung im Laibungsbereich
    • 60 mm Randabstand wird eingehalten
    • Minimierung von Wärmebrücken
    • Abdichtung mit Multifunktionsbändern möglich (bei Sitz des Fensters in der Laibung)
  • JB-D/L Winkel:
    • 100 kg Traglast pro Winkel
    • Brüstungsverlängerung zur Lastabtragung
    • Variable Verschraubung am Fensterbankanschlussprofil
  • JB-D/L Stufenschraube:
    • Zur schnellen Verschrauben der JB-D/L Platte am Fensterrahmen
    • Keine Stufenborhung notwendig
  • JB-D Universalschraube:
    • Zur Befestigung von Platte und Winkel im Mauerwerk
    • Alternativ zur Befestigung des Fensterrahmens im Zapfen der Platte
  • JB-D/L FBA Bohrschraube:
    • Zur Befestigung des Winkels am Fensterbankanschlussprofil bzw. direkt im Blendrahmen oder in der Stahlarmierung ohne Vorbohren

Verarbeitungshinweise

  • Zur Montage der JB-D/L Platte am Blendrahmen ist die JB-D/L Stufenschraube 12 x 54-84 mm oder Alternativ die JB-D Universalschraube 7,5 x 42-182 mm zu verwenden.
  • Zur Montage des JB-D/L Winkels am Blendrahmen ist die JB-D/L FBA Bohrschraube 5,5 x 43-63 mm zu verwenden.
