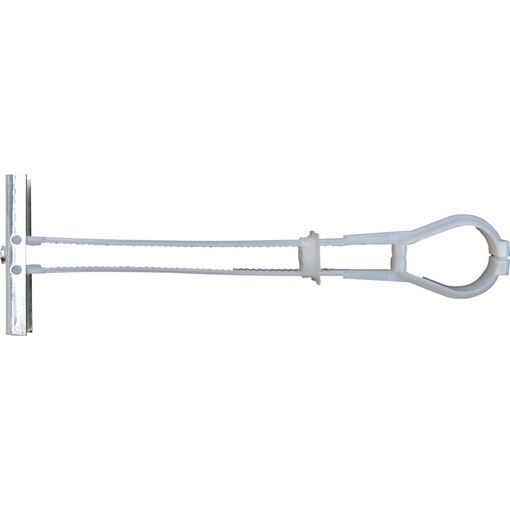

Universal-Hohlraumdübel UHD Stahl, verzinkt
Artikelnummer: 9048475

Lieferung
Schnelle Lieferung
Qualität seit 1972
Sicherer Einkauf
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Universal-Hohlraumdübel UHD
Artikelnummer: 9048475

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Details

Anwendungsgebiete

  • Zur Montage von leichten Bauteilen wie Lampen, Leisten, Gardinenstangen, Kabelkanäle, Oberschränke, Regale; an Plattenbaustoffen mit Hohlraum wie Gipskarton-, Gipsfaser-, Faserzement- und OSB-Spanplatten

Eigenschaften

  • Geeignet für Plattenstärken von 10 bis 90 mm
    • Gute Auszugswerte in Plattenmaterialien
      • Einfache Montage
        • Kein spezielles Setzwerkzeug notwendig
      • Einsatz von metrischen Schrauben
        • Mit beliebiger Schraubenlänge
        • Kein Halteverlust beim Lösen der Schraube
      • Ermittlung der Schraubenlänge:
        • Dicke Metalldübel + Plattenbaustoff + Anbauteil + 1 x Schrauben-Ø
        • = Mind.-Schraubenlänge

      Verarbeitungshinweise

      • Bohrloch nach Vorgabe erstellen. Metallteil parallel zu den Kunststofflaschen zusammendrücken und ins Bohrloch schieben, bis das Metallteil umklappt. Im Anschluss den Klemmring bis zum Untergrund (Plattenbaustoff) festzurren. Beide Kunststofflaschen abbrechen. Metrische Schraube durch das zu befestigende Bauteil in den Dübel eindrehen.
      Typ Bohr-Ød0 [mm] Zuglast Nempfhp = 9,5 mm[kN] hp = 12,5 mm[kN] hp = 15 mm[kN] hp = 18 mm[kN] Querlast Qempfhp= 9,5 mm[kN] hp = 12,5 mm[kN] hp = 15 mm[kN] hp = 18 mm[kN]
      UHD M4 13 0,07 0,15 0,15 0,15 0,20 0,20 0,25 0,30
      UHD M5 13 0,10 0,20 0,20 0,20 0,30 0,30 0,40 0,50
      UHD M6 13 0,20 0,20 0,20 0,20 0,30 0,30 0,50 0,50
      UHD M8 19 0,20 0,20 0,20 0,20 0,30 0,40 0,50 0,50
