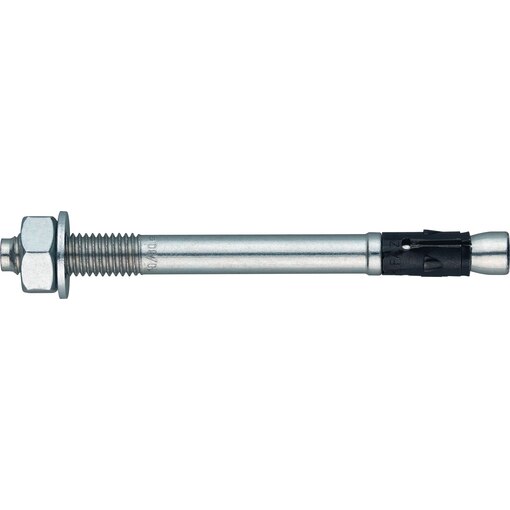

Simplexanker BAZ Stahl verzinkt, ETA, Option 1
Artikelnummer: 9026416
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Simplexanker BAZ
Artikelnummer: 9026416

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Brutto / Netto Preise
Artikel
Ergebnis verfeinern:
Artikel-Nr. Länge gesamt Gewinde max. Befesti-
gungsdicke
Bohrloch-Ø Bohrlochtiefe Mind.-
Setztiefe
Gewinde Ø x
Gewindelänge
größte zul.
Zugbelastung in
unger. Beton C20/25
zul.
Zuglast in
ger. Beton C20 / 25
zul. Querlast SW Drehmoment min. Achsabstand
bei Randabstand
min. Randabstand
bei Achsabstand
U-Scheibe
(Außen-Ø x Stärke)
VPE/ST Preis Menge
120 mm M12 20 mm 12 mm 115 mm 70 mm M12 x 37 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
150 mm M12 50 mm 12 mm 145 mm 70 mm M12 x 67 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
180 mm M12 80 mm 12 mm 175 mm 70 mm M12 x 97 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
148 mm M16 25 mm 16 mm 140 mm 85 mm M16 x 47 mm 18.8 kN 13.4 kN 31,4 kN 24 mm 110 Nm 60, 95 mm 65, 150 29 x 2.7 mm
In den Warenkorb
173 mm M16 50 mm 16 mm 165 mm 85 mm M16 x 72 mm 18.8 kN 13.4 kN 31,4 kN 24 mm 110 Nm 60, 95 mm 65, 150 29 x 2.7 mm
In den Warenkorb
200 mm M12 100 mm 12 mm 195 mm 70 mm M12 x 100 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
260 mm M12 160 mm 12 mm 255 mm 70 mm M12 x 100 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
300 mm M12 200 mm 12 mm 295 mm 70 mm M12 x 100 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
283 mm M16 160 mm 16 mm 275 mm 85 mm M16 x 100 mm 18.8 kN 13.4 kN 31,4 kN 24 mm 110 Nm 60, 95 mm 65, 150 29 x 2.7 mm
In den Warenkorb
75 mm M8 10 mm 8 mm 75 mm 45 mm M8 x 21 mm 4.3 kN 2.4 kN 6,9 kN 13 mm 20 Nm 35, 50 mm 40, 70 15 x 1.4 mm
In den Warenkorb
95 mm M8 30 mm 8 mm 95 mm 45 mm M8 x 41 mm 4.3 kN 2.4 kN 6,9 kN 13 mm 20 Nm 35, 50 mm 40, 70 15 x 1.4 mm
In den Warenkorb
115 mm M8 50 mm 8 mm 115 mm 45 mm M8 x 61 mm 4.3 kN 2.4 kN 6,9 kN 13 mm 20 Nm 35, 50 mm 40, 70 15 x 1.4 mm
In den Warenkorb
95 mm M10 10 mm 10 mm 90 mm 60 mm M10 x 24 mm 7.6 kN 4.3 kN 11,4 kN 17 mm 45 Nm 40, 55 mm 45, 80 19 x 1.8 mm
In den Warenkorb
105 mm M10 20 mm 10 mm 100 mm 60 mm M10 x 34 mm 7.6 kN 4.3 kN 11,4 kN 17 mm 45 Nm 40, 55 mm 45, 80 19 x 1.8 mm
In den Warenkorb
115 mm M10 30 mm 10 mm 110 mm 60 mm M10 x 44 mm 7.6 kN 4.3 kN 11,4 kN 17 mm 45 Nm 40, 55 mm 45, 80 19 x 1.8 mm
In den Warenkorb
135 mm M10 50 mm 10 mm 130 mm 60 mm M10 x 64 mm 7.6 kN 4.3 kN 11,4 kN 17 mm 45 Nm 40, 55 mm 45, 80 19 x 1.8 mm
In den Warenkorb
165 mm M10 80 mm 10 mm 160 mm 60 mm M10 x 94 mm 7.6 kN 4.3 kN 11,4 kN 17 mm 45 Nm 40, 55 mm 45, 80 19 x 1.8 mm
In den Warenkorb
110 mm M12 10 mm 12 mm 105 mm 70 mm M12 x 27 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
130 mm M12 30 mm 12 mm 125 mm 70 mm M12 x 47 mm 11.9 kN 7.6 kN 16,9 kN 19 mm 60 Nm 45, 70 mm 55, 110 23 x 2.3 mm
In den Warenkorb
Details
min. Randabstandbei Achsabstand 40 mm70 mm 45 mm80 mm 55 mm110 mm 65 mm150 mm
Abmessung mm M8 M10 M12 M16
größte zul.Zugbelastungin unger. Beton C20/25 4,3 kN 7,6 kN 11,9 kN 18,8 kN
zul. Zuglast inger. Beton C20 / 25 2,4 kN 4,3 kN 7,6 kN 13,4 kN
zul. Querlast 6,9 kN 11,4 kN 16,9 kN 31,4 kN
Drehmoment 20 Nm 45 Nm 60 Nm 110 Nm
min. Achsabstandbei Randabstand 35 mm50 mm 40 mm55 mm 45 mm70 mm 60 mm95 mm
