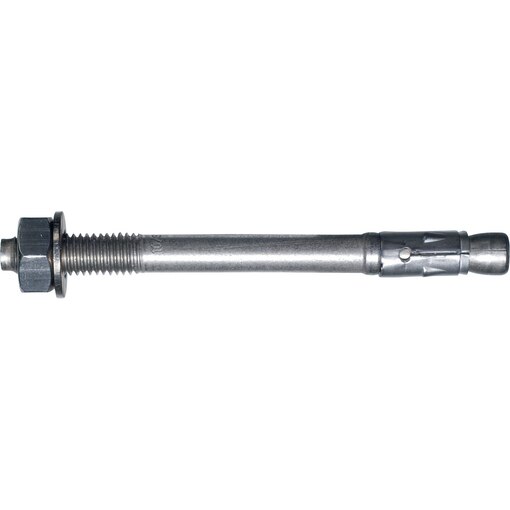

Simplexanker BAZ, Edelstahl A4 ETA, Option 1
Artikelnummer: 9026445

20
Frachtfrei ab 350 € (netto)
Umweltfreundliche Verpackung
50 Jahre BTI - Monatlich wechselnde Aktionen
  • Höchste Zug- und Quertragfähigkeit in ungerissenem Beton
  • Optimierter Spreizclip für hohe Lasten
  • kleine Rand- und Achsabstände
Service-Hotline: 0 79 40 / 1 41-1 41
Multi-Monti, Multimonti, Schraubanker, Schwerlastanker SZ-S, Bolzenanker BZ plus zi/A4, Zulassung, ETA, CE, Edelstahl, A4 Universal-Verbundtechnik UVT, UVT-SF plus, Multi-Monti, Multimonti, Schraubanker, Brandschutz, geprüft, Flamme, Feuerwiderstandsklasse, F120, F 120, Edelstahl, A4, Muffenschraubanker, Muffen-Schraubanker, Simplexanker, S-KA, SKA, S-KAH, SKAH, Universal-Ve
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Simplexanker BAZ, Edelstahl A4
Artikelnummer: 9026445

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Details

Anwendungsgebiete

  • Schwerlastbefestigung von Kabeltrassen, Rohrleitungen, Konsolen, Geländern, Stahlkonstruktionen, Treppen, Holzkonstruktionen, Fassaden und Fensterelementen

Eigenschaften

  • Höchste Zug- und Quertragfähigkeit in ungerissenem Beton
    • OptimierterSpreizclip für hohe Lasten
    • kleine Rand- und Achsabstände
  • Für Durchsteck- und Vorsteckmontage
    • Reduzierte Verankerungs-/ Setztiefe
      • Langes Gewinde ermöglicht Abstandsmontage und variable Nutzlänge
        • Nur wenige Umdrehungen zum Aufbringen des Drehmoments notwendig
          • Zulassung/Bewertung
            • ETA-09/0157 - Verankerung in gerissenen und ungerissenen Beton
            • Zugelassen für die Verwendung unter seismischen Einwirkungen C1 und C2
            • Feuerwiderstandsklasse F120
          • Für die Anwendung/Bemessung ist der gesamte Zulassungsbescheid zu beachten

            Verarbeitungshinweise

            • Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition (Einschlagzapfen steht ca. 2 – 3 mm vor) zu bringen. Beim Anziehen der Mutter vorgeschriebenes Drehmoment beachten.
            Abmessung mm M8 M10 M12 M16
            zul. Zuglast in unger. Beton C20/25 4,3 kN 7,6 kN 11,9 kN 18,8 kN
            zul. Zuglast in ger. Beton C20/25 2,6 kN
            3,8 kN
            4,3 kN
            6,2 kN
            6,1 kN
            9,5 kN
            9,0 kN
            13,4 kN
            zul. Querlast 7,8 kN
            9,6 kN
            11,3 kN
            15,1 kN
            17,5 kN
            21,9 kN
            28,7 kN
            31,4 kN
            Drehmoment 20 Nm 45 Nm 60 Nm 110 Nm
            min. Achsabstand
            bei Randabstand
            35 mm
            50 mm
            40 mm
            55 mm
            45 mm
            70 mm
            60 mm
            95 mm
            min. Randabstand
            bei Achsabstand
            40 mm
            70 mm
            45 mm
            80 mm
            55 mm
            110 mm
            65 mm
            150 mm
            effektive Verankerungstiefe 35mm
            45 mm
            40 mm
            60 mm
            50 mm
            70 mm
            65 mm
            85 mm
            Außen-Ø x Stärke mm (U-Scheibe) 15 x 1,4 19 x 1,8 23 x 2,3 29 x 2,7
