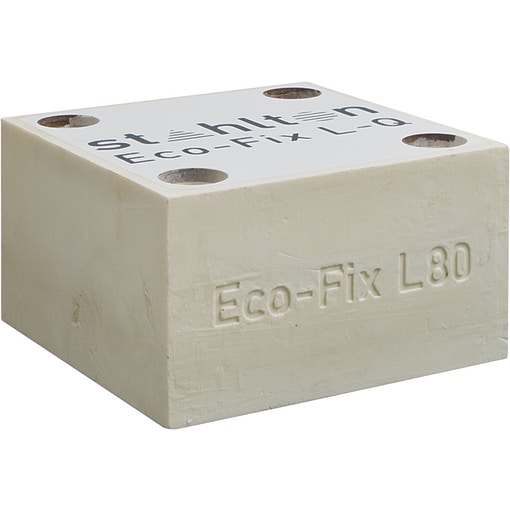

Lastkonsole Eco-Fix L-Q

Name: Lastkonsole Eco-Fix L-Q
SKU: 9081156

Artikelnummer: 9081156

Produktinformation (PDF)

Klicken zum Vergrößern 360° Ansicht anzeigen

9081156[A]

Artikelnummer: 9081156

Produktinformation (PDF)

Klicken zum Vergrößern 360° Ansicht anzeigen

9081156[A]

Ergänzungsmodule Q
Lastmodul L
PU-Hartschaum mit 2 Kompaktschichtpaletten

Preise exkl. MwSt. anzeigen Preise inkl. MwSt. anzeigen

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Ergänzungsmodule Q
Lastmodul L
PU-Hartschaum mit 2 Kompaktschichtpaletten

Service-Hotline: 0 79 40 / 1 41-1 41

Empfehle das folgende Produkt:

Lastkonsole Eco-Fix L-Q

Artikelnummer: 9081156

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete

Geländer und Handläufe, Gerüstverankerungen, Konsolen, Satellitenanlagen, Schiebeläden, Schwere Lampen und Schilder, Vordächer

Produktvorteile

Nachträgliche wärmebrückenfreie Montage an verputzte Polysytrol-Fassade
PU-Hartschaum mit 2 Kompaktschichtpaletten
200 kg/m3, D 0.038 W/mK
Lastmodul L
(200 kg/m3, D 0.038 W/mK)
Ergänzungsmodule Q
(200 kg/m3, D 0.038 W/mK)

Verarbeitungshinweise

Bemessungsangaben/Voraussetzungen:
> Element auf Untergrund verklebt
(Haftzugfestigkeit ≥ 0,25 N/mm2)
> Gewindestangen M8 mit UVT TOP im Mauerwerk verankert
(Zulassung Z-21.3-1884 beachten) bzw. im Beton verankert
(Zulassung ETA-09/ 0160 beachten)
> Metrische Fremdmontage-Schrauben ohne Schaft
> Schraubendurchmesser Fremdmontage ≥ 8 mm
> Verankerungslänge VL ≥ 80 mm
> Randabstand RA ≥ 20 mm
> Abstand A zwischen Schrauben siehe unten

Zulässige Kräfte / Schraube bzw. Element:
> FD = 9,8 kN (980 kg) / Element (zentrischer Druck) bzw.
FD / FZ = 5,5 kN (550 kg) / Schraube
FQ = 8,0 kN (800 kg) / Element bzw.
FQ = 6,0 kN (600 kg) / Schraube
> Lochsteinmauerwerk:
FZ = 4,0 kN (400 kg) / Element (zentrischer Zug)
M = 0,20 kNm (A ≥ 40 mm)
> Vollsteinmauerwerk:
FZ = 6,8 kN (680 kg) / Element (zentrischer Zug)
M = 0,34 kNm (A ≥ 80 mm)
> Beton (4 Schrauben Fremdmontage):
FZ = 22,0 kN (2.200 kg) / Element (zentrischer Zug)
M = 0,74 kNm (A ≥ 80 mm)
> Interaktionsgleichung:
FQ / zul.FQ + FZ / zul.FZ + M / zul.M ≤ 1,0
