Artikelnummer: 9075688

Hochleistungsanker BHA-I Stahl, verzinkt, Innengewinde, ETA, Option 1

Name: Hochleistungsanker BHA-I
SKU: 9075688

360° Ansicht anzeigen

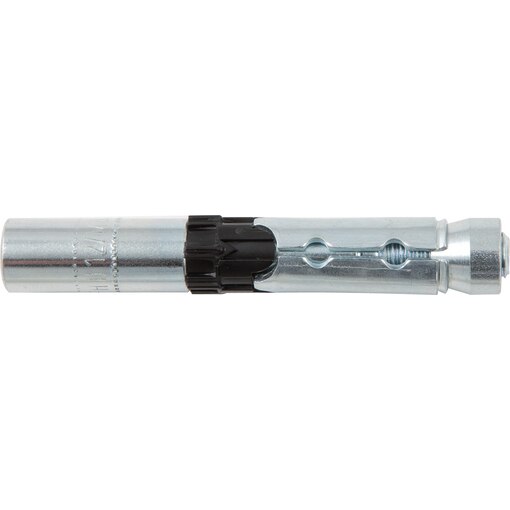

9075688[A] Hochleistungsanker BHA-I

Artikelnummer: 9075688

Alternativ kann auch ein Montagedrehmoment Tinst aufgebracht werden
Zulassungskonformer Setzvorgang auch ohne Drehmomentschlüssel
Höchster Montagekomfort durch schnelle, wegekontrollierte Verspreizung

Produktinformation (PDF)

360° Ansicht anzeigen

9075688[A] Hochleistungsanker BHA-I

Alternativ kann auch ein Montagedrehmoment Tinst aufgebracht werden
Zulassungskonformer Setzvorgang auch ohne Drehmomentschlüssel
Höchster Montagekomfort durch schnelle, wegekontrollierte Verspreizung

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

Hochleistungsanker BHA-I

Artikelnummer: 9075688

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete:

Schwerlastbefestigung von Stahlkonstruktionen, Geländern, Konsolen, Leitern, Kabel- und Rohrtrassen, Maschinen, Treppen, Lüftungsleitungen, Sprinkleranlagen

Produktvorteile:

Hochleistungs-Innengewindeanker mit Zulassung für gerissenen und ungerissenen Beton
Höchster Montagekomfort durch schnelle, wegekontrollierte Verspreizung
Zulassungskonformer Setzvorgang auch ohne Drehmomentschlüssel
Visuelle Setzkontrolle über vordefinierten Unterstand (3 – 5 mm)
Alternativ kann auch ein Montagedrehmoment T_inst aufgebracht werden
Montage mit Sechskantschlüssel
Nur wenige Hammerschläge erforderlich
Ausführung verzinkt
Oberflächenbündige Demontage möglich
Metrisches Innengewinde ermöglicht die Verwendung handelsüblicher Schrauben und Gewindestangen
Geeignet für die Vorsteckmontage
Zulassung/Bewertung
ETA-09/0159 - Verankerung in gerissenen und ungerissenen Beton
Zugelassen für die Verwendung unter seismischen Einwirkungen C1 und C2
Feuerwiderstandsklasse R120
Für die Anwendung/Bemessung ist der gesamte Zulassungsbescheid zu beachten

Verarbeitungshinweise

Bohrloch erstellen. Metallanker oberflächenbündig einschlagen. Innengewindebolzen per Sechskantschlüssel (Akku-Schrauber) drehen, Konus wird in Spreizhülse gezogen und diese gegen die Bohrlochwand verspannt. Durch Stauchung des schwarzen Kunststoffrings ensteht der Unterstand (3 – 5 mm) an der Betonoberkante.

Lieferumfang

1 Sechskantschlüssel pro VPE

Technische Daten

Eigenschaft	Wert
Bohrlochdurchmesser	12 mm
Bohrlochtiefe	85 mm
Gesamtlänge L1	77.5 mm
Einschraubtiefe min. / max.	11 / 25 mm
Effektive Verankerungstiefe hef	60 mm
Drehmoment beim Verankern Tinst	15 Nm
Charakterischer Achsabstand Scr, N	180 mm
Minimaler Randabstand Cmin	50 mm
Minimaler Achsabstand Smin	50 mm
Dübellänge	77.5 mm
Gewinde (mit Auswahlliste)	M6
Material	Stahl, galvanisch verzinkt
Ausführung	BHA-I 12 / M6
Oberflächenschutz	verzinkt
Oberflächenschutz Kurzform	ZI
Material Kurzbezeichnung	ST
Abmessung Ø x Länge	M6 x 77.5
Abmessung	M6
