SHERPA-Verbinder

Einfach, genial!

SHERPA-Verbinder sind ein einfaches wie geniales System, das eine sichere Lastabtragung entgegen und quer zur Einschubrichtung ermöglicht. Die Berücksichtigung von Momentenbeanspruchungen ist ebenso gewährleistet wie die mühelose Aufnahme von Zug- und Druckkräften. Die Verbinder bestehen aus zwei Aluminiumplatten, welche im Prinzip einer klassischen Schwalbenschwanzverbindung kraftschlüssig zusammengefügt werden.

Vorteile:

Sicherheit durch zugelassenes System
Multifunktional in Kraft und Anwendung
Standardisierte und einfache Berechnung
Hoher Vorfertigungsgrad
Rasche Montage

Navigation, gehe zu: Montageanleitung XS-XXL-Serie | Montageanleitung CS-Serie | Vorbemessungstool | Technische Zulassungen | Schrauben für XS- bis XXL-Serie

Montageanleitung XS-XXL-Serie

Sichtbare Verbindungen:

Die Verbinderplatten sind am Haupt- und Nebenträger nur plan aufgeschraubt und somit sichtbar. Um die Passgenauigkeit zu gewährleisten wird ein Vorbohren der Positionierungsschrauben empfohlen. Dabei darf der Bohrdurchmesser keinesfalls größer sein als der Kerndurchmesser der Schrauben.

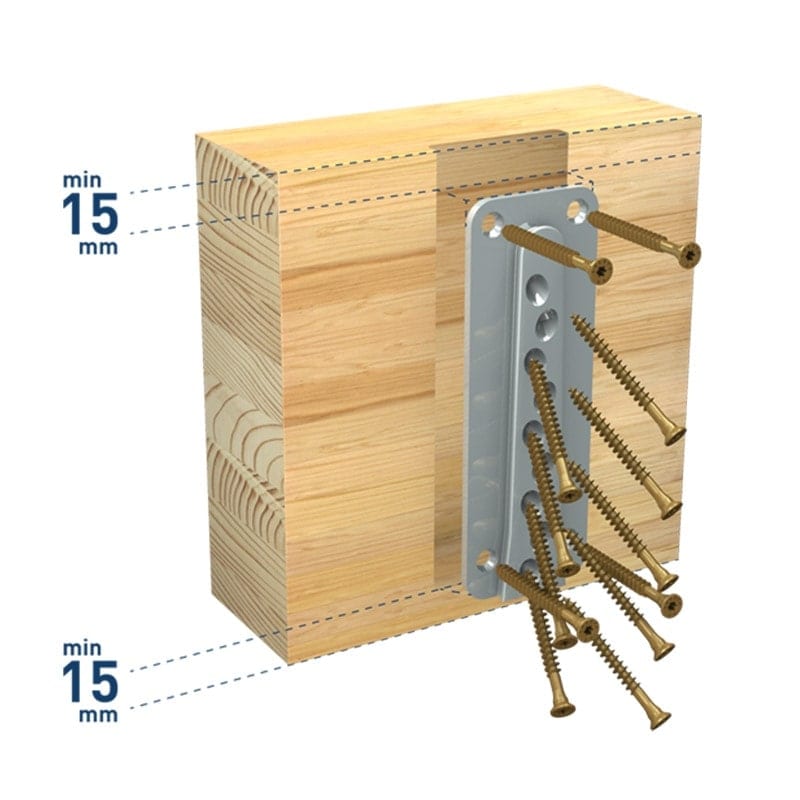

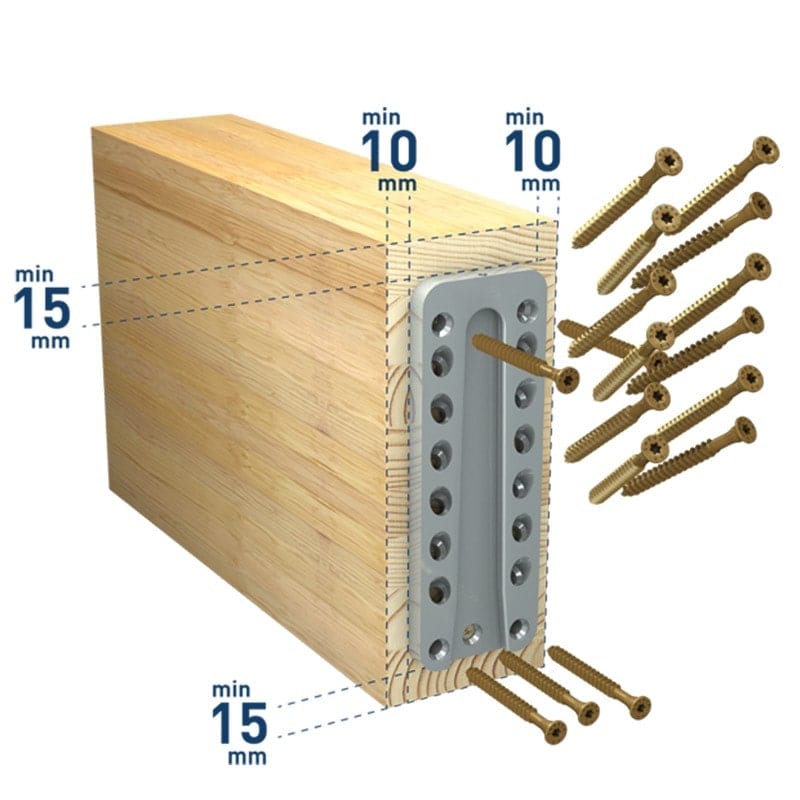

Unsichtbare Verbindung: Variante 1

Einfräsung im Hauptträger (Bild 1)

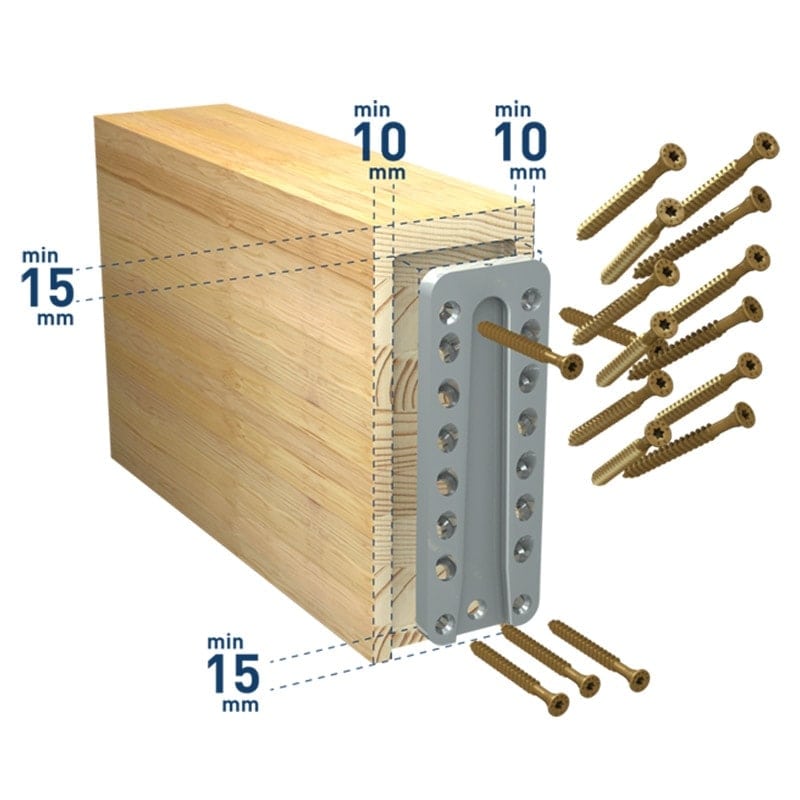

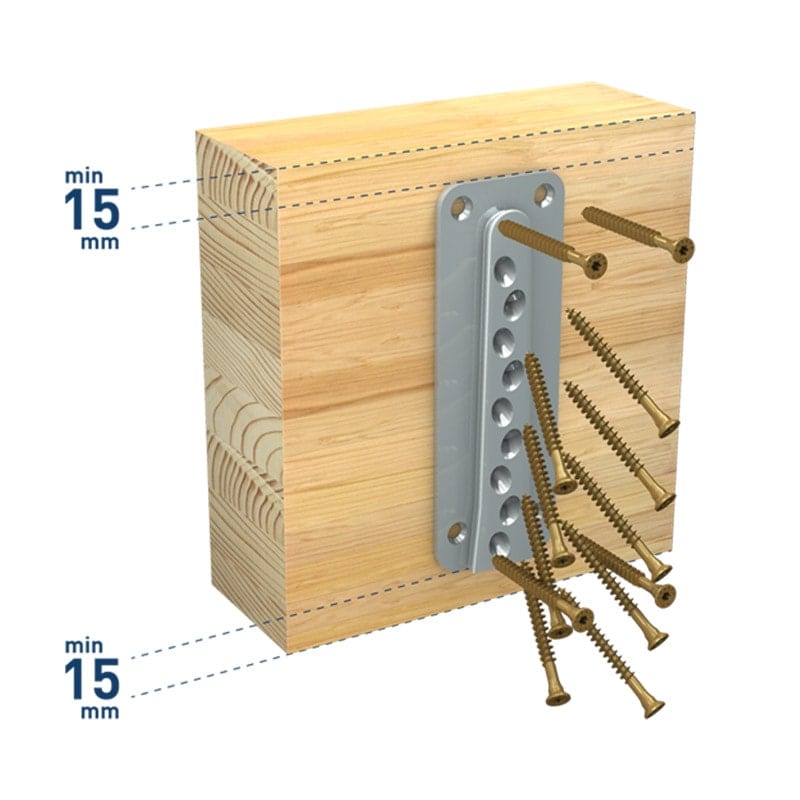

Unsichtbare Verbindung: Variante 2

Einfräsung im Nebenträger (Bild 2)

Montageanleitung CS-Serie

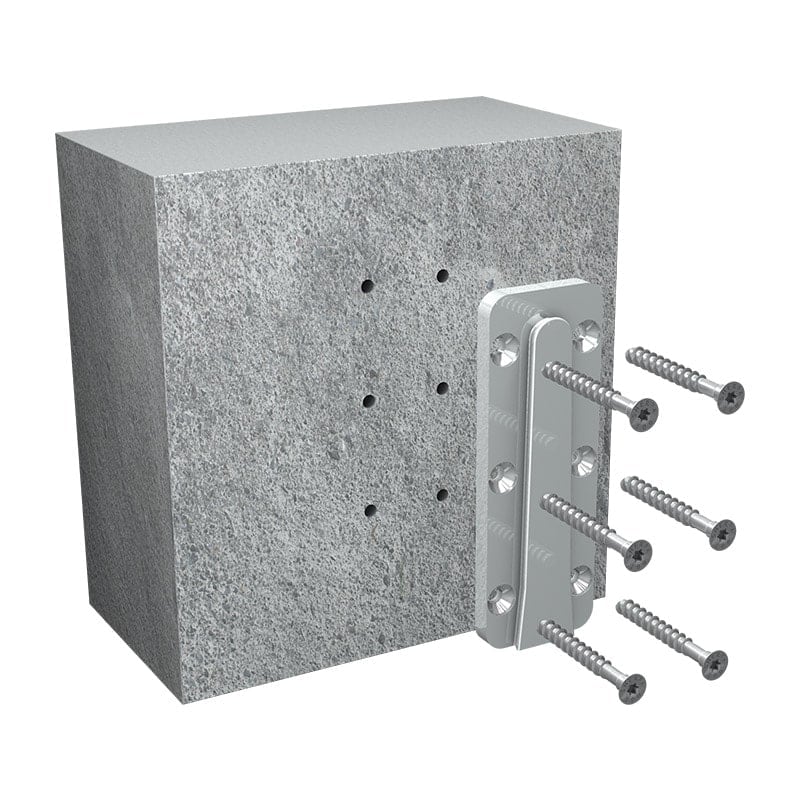

Anschluss an Stahlbeton

Die Bohrlöcher müssen senkrecht zur Montageebene und ausreichend tief gebohrt werden. Die Montageanleitung des verwendeten Verbindungsmittels ist zu berücksichtigen.

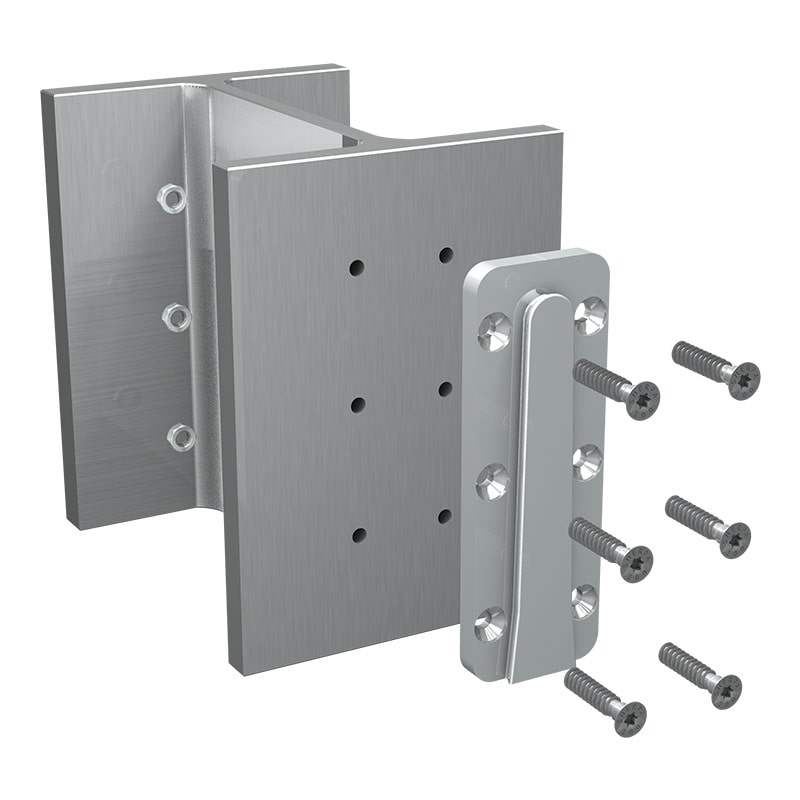

Anschluss an Stahl

Die Bohrlöcher sind nach den allgemein anerkannten Regeln der Technik für den Stahlbau zu erstellen. Beim Anschluss an ein Stahlbauteil ist auf ausreichend Platz für die Positionierung der Schraubenmuttern zu achten.

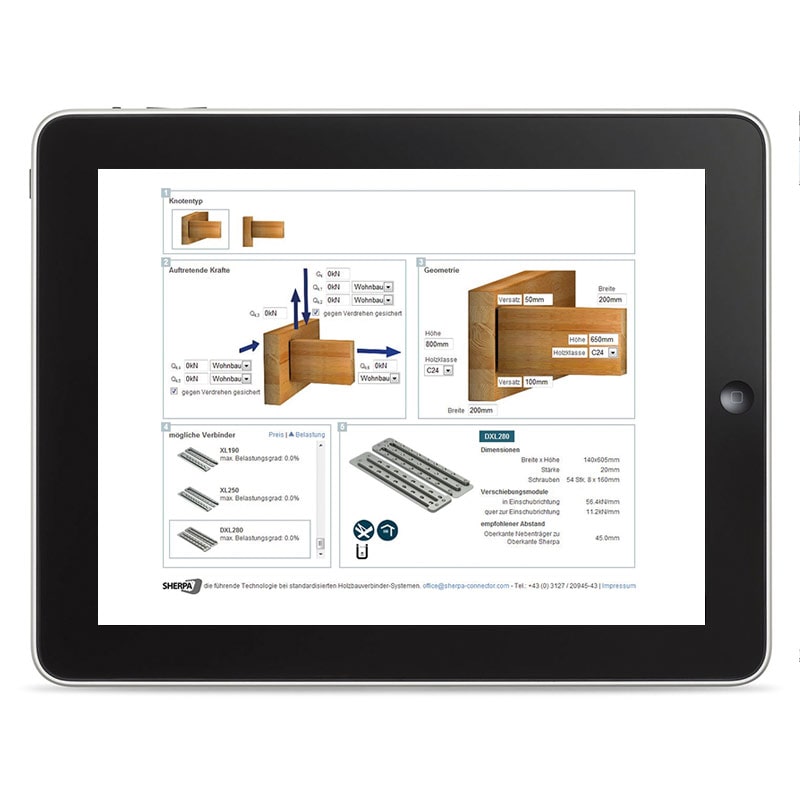

Vorbemessungstool

Effizient und schnell!

Das Vorbemessungstool ermöglicht eine schnelle und effiziente Verbinderauswahl unter Berücksichtigung von unterschiedlichen Einwirkungen gemäß EN 1995-1-1 für verschiedene Anschlusssituationen.

Die browserbasierte Software ist mittels Mobilgeräten wie Smart-Phone oder PC ohne vorhergehende Installation schnell erreichbar.

Zum Tool

Technische Zulassungen

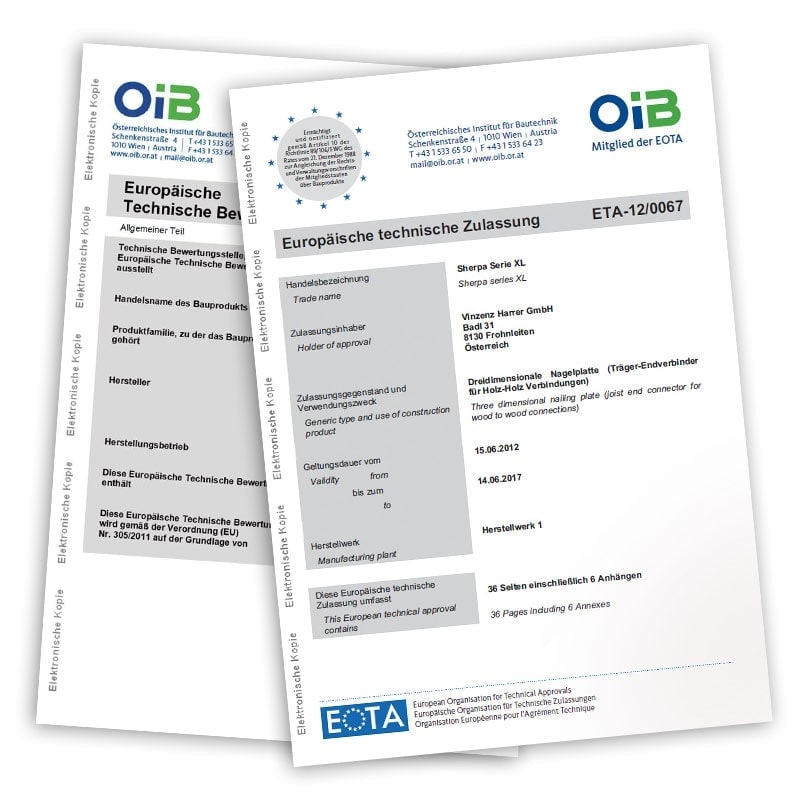

Die Europäischen technischen Zulassungen ETA-12/0067 und ETA-15/0540 gewährleisten das hohe Maß an Sicherheit unserer Produkte. Darin sind alle wichtigen Bestimmungen zu Qualitätssicherungen, zu den Anwendungsbereichen und Materialkennwerten sowie die dafür maßgeblichen Normen genau ausgeführt und beschrieben.

ETA-12/0067

SHERPA Serien XS, M, L, XL und XXL
Dreidimensionale Nagelplatte Träger-Endverbinder für Holz-Holz-Verbindungen und Holz-Beton oder Holz-Stahl-Verbindungen

ETA-15/0540

SHERPA Power Base C, F und S
Dreidimensionale Nagelplatte Lasttragende Verbindungen zwischen Holzstützen und Untergrund

Je nach Verbinder-Typ sind die entsprechenden Spezial-Schrauben laut Zulassung ETA-12/0067 zu verwenden, um die angegebenen charakteristischen Tragfähigkeitswerte gewährleisten zu können.

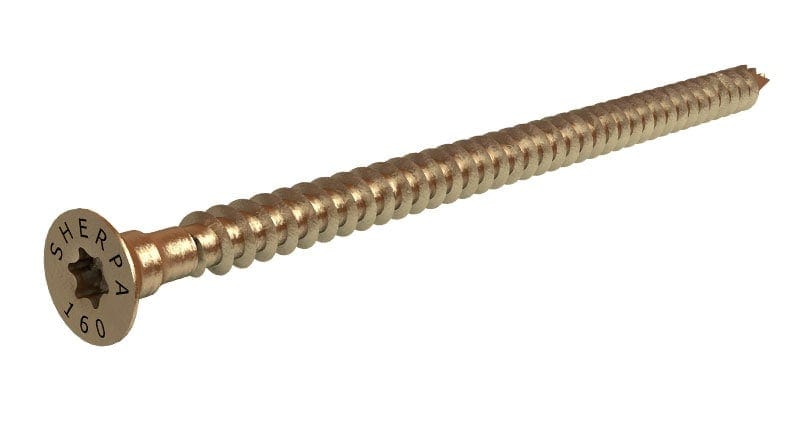

Diese Systemschrauben sind gelbverzinkt oder auf Anfrage mit Zink-Nickel- Beschichtung erhältlich und besitzen einen verstärkten Schraubenkopf. Durch die Kopfprägung kann auch nachträglich im eingeschraubten Zustand eine Kontrolle durchgeführt werden. SHERPA-Spezialschrauben mit einem Nenndurchmesser von 8 mm besitzen eine patentierte Halbspitze, welche die Spaltgefahr verringert und einen optimalen Schraubenanbiss garantiert.

Schrauben für XS- bis XXL-Serie

Typ	Abmessung mm	Antrieb
XS- & S-Serie	4,5 x 50	TX 20
M-Serie	6,5 x 65	TX 25
L-Serie	8,0 x 100	TX 30
XL- & XXL-Serie	8,0 x 120 8,0 x 140 8,0 x 160 8,0 x 180	TX 40 TX 40 TX 40 TX 40
Montage-Serie	5,0 x 60 8,0 x 80 8,0 x 120	TX 25 TX 40 TX 40

Typ	Abmessung mm	Antrieb
XS- & S-Serie	4,5 x 50	TX 20
M-Serie	6,5 x 65	TX 25
L-Serie	8,0 x 100	TX 30
XL- & XXL-Serie	8,0 x 120 8,0 x 140 8,0 x 160 8,0 x 180	TX 40 TX 40 TX 40 TX 40
Montage-Serie	5,0 x 60 8,0 x 80 8,0 x 120	TX 25 TX 40 TX 40

Typ	Abmessung mm	Antrieb
XS- & S-Serie	4,5 x 50	TX 20
M-Serie	6,5 x 65	TX 25
L-Serie	8,0 x 100	TX 30
XL- & XXL-Serie	8,0 x 120 8,0 x 140 8,0 x 160 8,0 x 180	TX 40 TX 40 TX 40 TX 40
Montage-Serie	5,0 x 60 8,0 x 80 8,0 x 120	TX 25 TX 40 TX 40
