Artikelnummer: 9074921

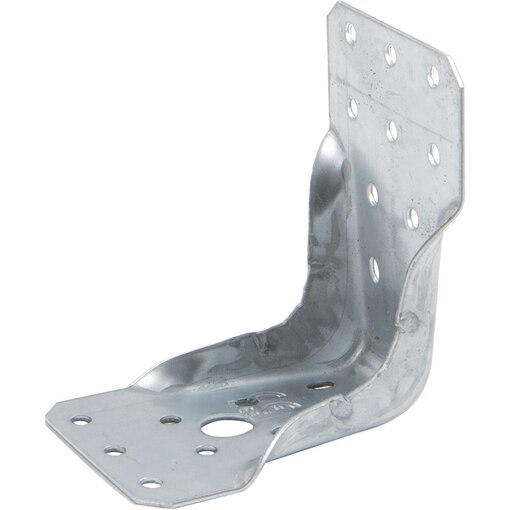

GH Winkelverbinder Top KR90E 1,5 mm Holzverbinder

Name: GH Winkelverbinder Top KR90E 1,5 mm
SKU: 9074921

360° Ansicht anzeigen

9074921[A] GH Winkelverbinder Top KR90E

Artikelnummer: 9074921

Mit ETA-Zulassung

Produktinformation (PDF)

360° Ansicht anzeigen

9074921[A] GH Winkelverbinder Top KR90E

Mit ETA-Zulassung

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

100

Menge

Frachtfrei ab 400 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

GH Winkelverbinder Top KR90E 1,5 mm

Artikelnummer: 9074921

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Produktvorteile:

Leichter, stabiler Winkelverbinder mit Kantrippen
Leichter, stabiler Winkelverbinder mit Kantrippen
Alternativ einsetzbar für z. B. Winkelverbinder 70 x 55 x 70 oder 90 x 65 x 90*
Feuerverzinkt
Für Nutzungsklasse 1 und 2 zugelassen
40 % leichter als Winkelverbinder 90 x 65 x 90*
Wirtschaftliche Variante
Leichtes Handling
Günstige Lagerhaltungskosten
Befestigung der Winkelverbinder in Holz
Mit Rillennägeln Ø 4,0 mm
Mit GH Schrauben
Befestigung der Winkelverbinder in Beton
Mit Bolzen- / Schraubanker Ø 12,0 mm
Mit Europäischer Technischer Zulassung ETA-09 / 0324
Höchste Sicherheit

ETA-Zeichen, Europäisch Technische Zulassung

Verarbeitungshinweise

Anzuschließendes Element positionieren und Winkelverbinder KR mit Kammnägeln oder Schrauben anbringen. Bohrung durch Loch in den Untergrund herstellen und mit geeignetem Befestigungsmaterial (Schraub- / Bolzenanker) befestigen.
* ^{Der Winkelverbinder Top KR90E kann z. B. alternativ zum Winkelverbinder gleichschenklig 90 x 65 x 90 x 2,5 mm oder ähnlichen Winkelverbindern unter Berücksichtigung der erforderlichen Lasten eingesetzt werden.}

Technische Daten

Eigenschaft	Wert
Lochanzahl Ø 5,0 mm Betonschenkel	9 ST
mit Steg	Nein
Abmessung	95 x 65 x 90 mm
Lochanzahl Ø 5,0 mm Holzschenkel	10 ST
Lochanzahl Ø 13,0 mm Langloch Betonschenkel	1 ST
Material	Stahl feuerverzinkt
mit Dorn	Nein
Rundloch Ø	13 mm
