Artikelnummer: 9074922

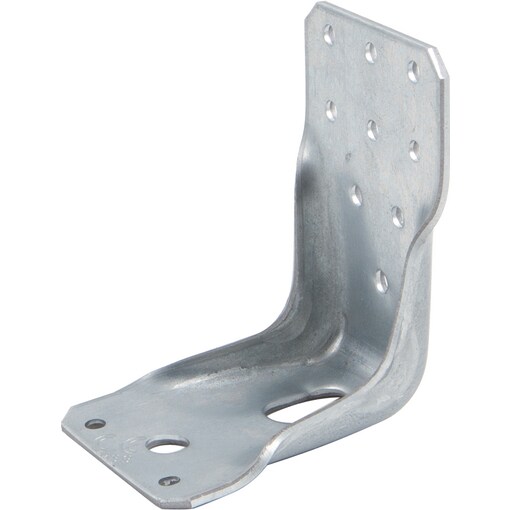

GH Winkelverbinder KR 3,0 / 4,0 mm Holzverbinder

Name: GH Winkelverbinder KR 3,0 / 4,0 mm
SKU: 9074922

360° Ansicht anzeigen

9074922[A] GH Winkelverbinder KR

Artikelnummer: 9074922

Mit ETA-Zulassung
Höchste Sicherheit durch hohe Materialstärke und Geometrie

Produktinformation (PDF)

360° Ansicht anzeigen

9074922[A] GH Winkelverbinder KR

Mit ETA-Zulassung
Höchste Sicherheit durch hohe Materialstärke und Geometrie

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

Menge

Frachtfrei ab 400 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

GH Winkelverbinder KR 3,0 / 4,0 mm

Artikelnummer: 9074922

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete:

Holz-Holz-, Holz-Beton-, Holz-Mauerwerk- und Holz-Stahl-Verbindungen für Schwellen-, Fachwerk-, Binder- und Wandelementanschlüsse

Produktvorteile:

Hochbelastbarer Winkelverbinder mit Kantrippen
Hochbelastbarer Winkelverbinder mit Kantrippen
Mit Europäischer Technischer Zulassung ETA-09 / 0324
Höchste Sicherheit
3,0 mm starker Stahl
Konzipiert für hohe Lastaufnahmen
4,0 mm starker Stahl
Konzipiert für sehr hohe Lastaufnahmen
Außen liegende Kantrippen
Starker Widerstand gegen Abknicken
Nachträglich rundum feuerverzinkt
Für Nutzungsklassen 1 und 2 zugelassen
Langloch im Betonschenkel
Anbauteil kann auch nach der Bohrung noch geringfügig verschoben werden
KR 135 und KR 285
Bolzenloch im Holzschenkel
Zusätzlich zur Nagelung können z. B. Bauschrauben eingesetzt werden
Befestigung der Winkelverbinder in Holz
Mit Rillennägeln Ø 4,0 mm
Mit GH Schrauben
Befestigung der Winkelverbinder in Beton
Mit Bolzen- / Schraubanker Ø 10/12,0 mm

ETA-Zeichen, Europäisch Technische Zulassung

Verarbeitungshinweise

Anzuschließendes Element positionieren und Winkelverbinder KR mit Kammnägeln oder Schrauben anbringen. Bohrung durch Langloch in den Untergrund herstellen. Das anzuschließende Element kann nun noch etwas in Langlochrichtung verschoben werden. Nach der endgültigen Positionierung mit geeignetem Befestigungsmaterial je nach Untergrund fixieren. Bei Bedarf zweite Bohrung durch Rundloch herstellen und ebenfalls befestigen.
