Schwingungsdämpfer Für federnde Lagerung von kleinen bis mittleren Lasten

Name: Schwingungsdämpfer
SKU: 9021216

360° Ansicht anzeigen

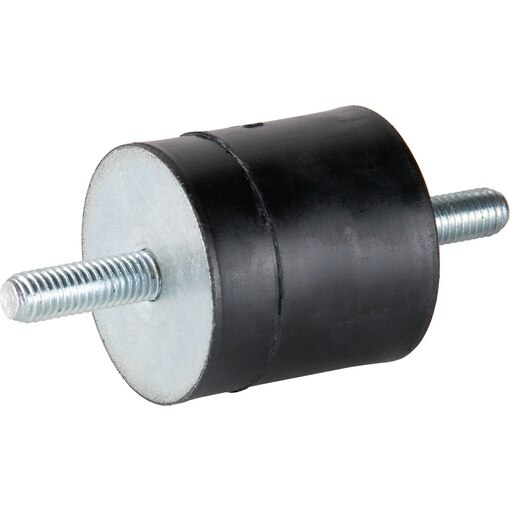

9021216[A] Schwingungsdämpfer Typ A

Artikelnummer: 9021216

Schütz vor Lärm
Dämmt Erschütterungen und Körperschall

Produktinformation (PDF)

360° Ansicht anzeigen

9021216[A] Schwingungsdämpfer Typ A

Schütz vor Lärm
Dämmt Erschütterungen und Körperschall

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

Schwingungsdämpfer

Artikelnummer: 9021216

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Produktvorteile:

Für federnde Lagerung von kleinen bis mittleren Lasten im Bereich von SHK-Installationen sowie in allen Bereichen des Maschinen-, Apparate- und Motorenbaus
Isoliert Schwingungen von Aggregaten und Maschinen
Schützt vor Lärm
Dämmt Erschütterungen und Körperschall
Anschlussgewinde M8

Verarbeitungshinweise

Rechenbeispiel:
Kühlaggregat mit 60 kg auf 4 BefestigungspunktenMotorendrehzahl: 1.450 1/min (Erregerschwingung)Geplanter Schwingungsdämpfer: 40 / 401. Schritt:
Belastung je Schwingungsdämpfer 60 kg: 4 Befestigungspunkte = 15 kg / Befestigungspunkt2. Schritt:
Eigenschwingungszahl V_eH bei 15 kg aus Belastungsangaben-Tabelle 652 min^-13. Schritt:
Aus dem Diagramm ergibt sich durch den Kreuzungspunkt der Linien Eigenschwingungszahl (652 min^-1) und Erregerschwingung (1.450 min^-1) die Schwingungsisolation in %Ergebnis: Schwingungsisolation = 70 %
