Artikelnummer: 9016175

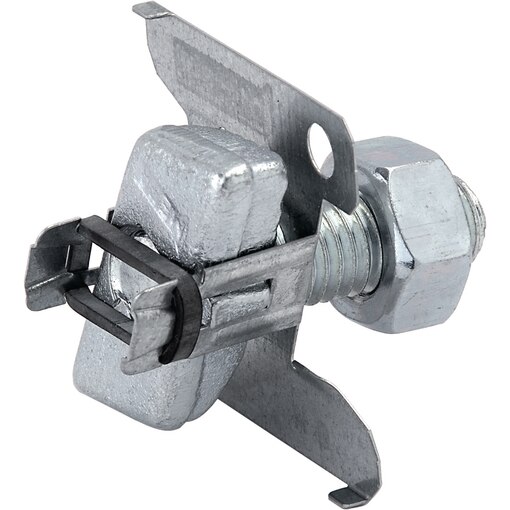

Montagebolzen MTB Stex 45

9016175[A] Stex-Schnellmontagesystem, Stex Schnellmontagesystem, Stex-Schnellmontage-System, Stex Schnellmontage-System, Stex-Montagebolzen SX 45, Stex 45 Montagebolzen MTB

Artikelnummer: 9016175

Formschlüssige Verbindungen und Scherlochlaibungsverbindungen
Vereinfachte Montage

Produktinformation (PDF)

360° Ansicht anzeigen

9016175[A] Stex-Schnellmontagesystem, Stex Schnellmontagesystem, Stex-Schnellmontage-System, Stex Schnellmontage-System, Stex-Montagebolzen SX 45, Stex 45 Montagebolzen MTB

Formschlüssige Verbindungen und Scherlochlaibungsverbindungen
Vereinfachte Montage

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

Montagebolzen MTB

Artikelnummer: 9016175

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete:

Für die Befestigung zwischen gezahnten Profilschienen und Verbindungsbauteilen

Produktvorteile:

Für die Montage von Schienenkonstruktionen
Für formschlüssige Verbindungen und Scherlochlaibungsverbindungen mit Profilschienen
Kein umständliches Einlegen von Zahnbolzen oder Zahnplatten
Selbstständiges Halten in der BTI Profilschiene
Vereinfacht die Montage von Verbindungsbauteilen in Schienenkonstruktionen
Material: S235JR
Galvanisch verzinkt
Gewindebolzen FK 8.8

Verarbeitungshinweise

¹⁾ Werte entsprechen den Belastungen nahe Profilschiene
²⁾ Gilt nur im Zusammenhang mit Man

Technische Daten

Eigentum	Wert
Gewicht kg/Stück	0.113 kg
empfohlenes Anzugsmoment M an Nm 8.8	30 Nm
Abmessung A	12 mm
Gewinde	M 12
4-kant x Länge mm	12 x 40 mm
Abmessung Ø x Länge mm	M 12 x 40 mm
Gesamtlänge L1	40 mm
zul. Belastung Fx 4.6 kN	10.3 kN
zul. Belastung Fz 4.6 kN	16.2 kN
Kennbuchstabe Gewinde	M
Oberflächenschutz	galvanisch verzinkt
Material	Stahl
Material Kurzbezeichnung	ST
Oberflächenschutz Kurzform	GALV
Oberflächenschutz	Galvanized
