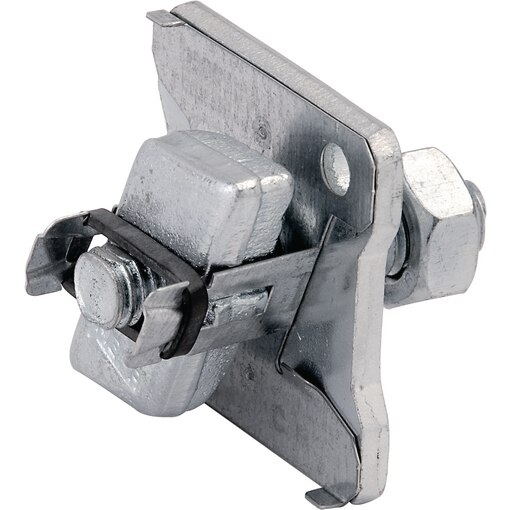

Gewindebolzen GB Stex 45
Artikelnummer: 9016162

Produktinformation (PDF)
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Gewindebolzen GB
Artikelnummer: 9016162

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Artikel
Ergebnis verfeinern:
Artikel-Nr. Abmessung BL empfohlenes Anzugsmoment M an Nm 4.6 zul. Belastung
Fx1) 4.6 kN
zul. Belastung
Fz2) 4.6 kN
Gewicht kg/Stück VPE/ST Preis Menge
23 mm 9,4 Nm 1,6 kN 2,6 kN 0,132 kg
In den Warenkorb
43 mm 9,4 Nm 1,6 kN 2,6 kN 0,138 kg
In den Warenkorb
63 mm 9,4 Nm 1,6 kN 2,6 kN 0,144 kg
In den Warenkorb
83 mm 9,4 Nm 1,6 kN 2,6 kN 0,15 kg
In den Warenkorb
103 mm 9,4 Nm 1,6 kN 2,6 kN 0,156 kg
In den Warenkorb
23 mm 12,8 Nm 2,6 kN 4,1 kN 0,144 kg
In den Warenkorb
43 mm 12,8 Nm 2,6 kN 4,1 kN 0,153 kg
In den Warenkorb
63 mm 12,8 Nm 2,6 kN 4,1 kN 0,163 kg
In den Warenkorb
83 mm 12,8 Nm 2,6 kN 4,1 kN 0,173 kg
In den Warenkorb
103 mm 12,8 Nm 2,6 kN 4,1 kN 0,184 kg
In den Warenkorb

Details

Anwendungsgebiete

Vorzugsweise für die direkte Rohrschellenbefestigung, Gewindebolzenlänge ist entsprechend der Profilhöhe einstellbar

Eigenschaften

  • Statt Zahnplatte, Gewindestift und Konterplatte nur noch der einteilige Stex45 Gewindebolzen
    • Für formschlüssige Verbindungen und Scherlochlaibungsverbindungen mit Profilschienen
      • Bis zu 30 mm Längen- oder Höhendifferenzen lassen sich stufenlos ohne Sägen und ohne Werkzeug ausgleichen
        • Durch verschiedene Bolzenlängen sind Abstände bis zu 130 mm realisierbar
          • Material: S235JR
            • Galvanisch verzinkt
              • Gewindebolzen FK 4.6

                Technische Daten

                Abmessung Ø x Länge mm M 8 x 50 mm
                empfohlenes Anzugsmoment M an Nm 4.6 9,4 Nm
                Gesamtlänge 50 mm
                Abmessung A 8 mm
                Abmessung BL 23 mm
                4-kant x Länge mm 8 x 50 mm
                Abmessung Ø x Länge 50 mm
                Gewicht kg/Stück 0,132 kg
                zul. Belastung Fz 4.6 kN 2,6 kN
                zul. Belastung Fx 4.6 kN 1,6 kN
