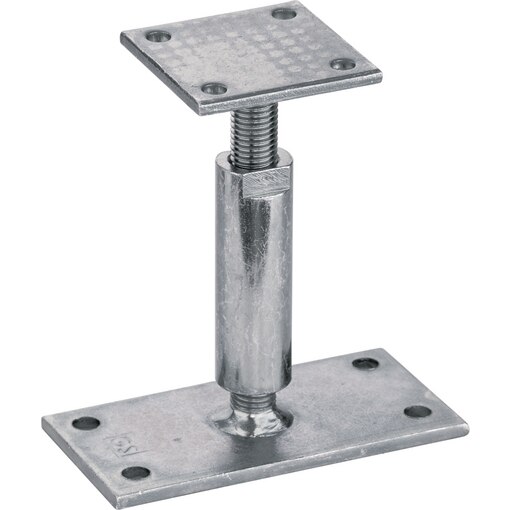

Stützenfuß Typ P Höhenverstellbar

Name: Stützenfuß Typ P
SKU: 9006267

Klicken zum Vergrößern 360° Ansicht anzeigen

9006267[A] Stützenfuß Typ P, Stützenfuss Typ P, Stützenfüße, Stützenfüsse, auf Beton, höhenverstellbar

Artikelnummer: 9006267

Produktinformation (PDF)

Klicken zum Vergrößern 360° Ansicht anzeigen

9006267[A] Stützenfuß Typ P, Stützenfuss Typ P, Stützenfüße, Stützenfüsse, auf Beton, höhenverstellbar

Grundhöhe: 150mm
Trägerplatte Maße: 80 x 70 x 6 mm
Lochanzahl: 4 x Ø 11 mm

Preise exkl. MwSt. anzeigen Preise inkl. MwSt. anzeigen

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Grundhöhe: 150mm
Trägerplatte Maße: 80 x 70 x 6 mm
Lochanzahl: 4 x Ø 11 mm

Service-Hotline: 0 79 40 / 1 41-1 41

Empfehle das folgende Produkt:

Stützenfuß Typ P

Artikelnummer: 9006267

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete

Stützenfüße dienen dem konstruktiven Holzschutz und kommen bei Erstellung von Carports, Anbauten, Balkonen, Eingangsdächern etc. zum Einsatz

Eigenschaften

Trägerplatte:
- Maße: L: 80 x B: 70 x S: 6 mm
- Lochanzahl: 4 x Ø 11 mm
Grundplatte:
- Maße: L: 150 x B: 70 x S: 5 mm
- Lochanzahl: 4 x Ø 11 mm
Gewindehülse Ø 30 mm x 90 mm
- Innengewinde M 20
- Stützenfuß kann auch im eingebauten Zustand noch in der Höhe verstellt werden
Material: Stahl / S 235vz
Nutzungsklasse: NKL 2
Zugelassen nach ETA-16/0550

Verarbeitungshinweise

Grundplatte des Stützenfußes kann für die Montage an die Stütze abgeschraubt werden. Trägerplatte kann anschließend mit Schlüsselschrauben oder Tellerkopfschrauben Ø10 x 140mm (Gewindelänge 100mm) befestigt werden. Befestigung am Boden erfolgt mit Einschlag- oder Einschraubankern.

Technische Daten

Verstellbereich, von	150 mm
Verstellbereich, bis	200 mm
Charakteristische Druckbelastung	20 kN
Oberflächenschutz	galvanisch verzinkt
Länge x Breite x Materialstärke Grundplatte	160 x 80 x 6 mm
Trägerplatte	80 x 70 x 6 mm
