Artikelnummer: 9101518

Stützenfuß Typ P-PX

Name: Stützenfuß Typ P-PX
SKU: 9101518

360° Ansicht anzeigen

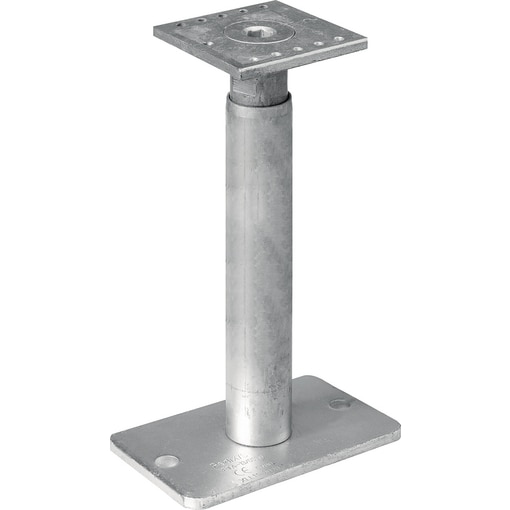

9101518[A] Stützenfuß TYP P-PX 300+150

Artikelnummer: 9101518

Stützenfuß Typ P-PX

Höhenverstellbar
Nachträglich justierbar
Einfache Montage, ohne Fräsarbeiten

Produktinformation (PDF)

360° Ansicht anzeigen

9101518[A] Stützenfuß TYP P-PX 300+150

Höhenverstellbar
Nachträglich justierbar
Einfache Montage, ohne Fräsarbeiten

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

Menge

Frachtfrei ab 350 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

Stützenfuß Typ P-PX

Artikelnummer: 9101518

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete:

Carportbau, Anbauten, Eingangsdächer, ...

Produktvorteile:

Stützenfuß Typ P-PX:
Sehr einfache Montage möglich ohne Fräsarbeiten
Nachträglich (im eingebauten Zustand) höhenverstellbar bis zu 50 mm, 100 mm bzw. 150 mm, je nach Typ
Trägerplatte:
Lochanzahl: 12 x Ø 6 mm
Mindestholzquerschnitt: 100 x 100 mm
Grundplatte:
Lochanzahl:2 x Ø 13 mm
Erfüllt die Anforderungen des konstruktiven Holzschutzes:
≥ 300 mm bei nicht spezifiziertem Geländebelag
≥ 150 mm bei Ausführung einer Kiesschicht (Korngröße 16/32)
Zusätzlicher Schutz durch 90 x 90 x 1,5 mm EPDM-Dichtung (im Lieferumfang enthalten) kann gegen aufsteigende Nässe am Hirnholz eingesetzt werden
Hohe Zug- und Tragfähigkeit gemäß ETA-13/0550:
Druck-Tragfähigkeit Typ P-PX-140+50 = 48,0 KN
Druck-Tragfähigkeit Typ P-PX-190+100 = 34,0 KN
Druck-Tragfähigkeit Typ P-PX-300+150 = 17,8 KN
Zugtragfähigkeit alle Modelle: 9,2 KN
Material:
Baustahl S235JR (ST37-2), feuerverzinkt nach DIN EN ISO 12944-2 (C3)
Einsetzbar für die Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1

ETA-Zeichen, Europäisch Technische Zulassung

Hauptanwender

Zimmereien

Eigenschaften

Stützenfuß Typ P-PX:
- Sehr einfache Montage möglich ohne Fräsarbeiten
- Nachträglich (im eingebauten Zustand) höhenverstellbar bis zu 50 mm, 100 mm bzw. 150 mm, je nach Typ
Trägerplatte:
- Lochanzahl: 12 x Ø 6 mm
- Mindestholzquerschnitt: 100 x 100 mm
Grundplatte:
- Lochanzahl:2 x Ø 13 mm
Erfüllt die Anforderungen des konstruktiven Holzschutzes:
- ≥ 300 mm bei nicht spezifiziertem Geländebelag
- ≥ 150 mm bei Ausführung einer Kiesschicht (Korngröße 16/32)
- Zusätzlicher Schutz durch 90 x 90 x 1,5 mm EPDM-Dichtung (im Lieferumfang enthalten) kann gegen aufsteigende Nässe am Hirnholz eingesetzt werden
Hohe Zug- und Tragfähigkeit gemäß ETA-13/0550:
- Druck-Tragfähigkeit Typ P-PX-140+50 = 48,0 KN
- Druck-Tragfähigkeit Typ P-PX-190+100 = 34,0 KN
- Druck-Tragfähigkeit Typ P-PX-300+150 = 17,8 KN
- Zugtragfähigkeit alle Modelle: 9,2 KN
Material:
- Baustahl S235JR (ST37-2), feuerverzinkt nach DIN EN ISO 12944-2 (C3)
- Einsetzbar für die Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1

Verarbeitungshinweise

Stützenfuß Typ P-PX wird mit der Platte an der unteren Stirnseite mit den mitgelierferten V2A-Vollgewindeschrauben befestigt. Zwischen Stirnholz und Stützenfuß sollte ebenfalls die mitgelieferte EPDM Dichtung eingelegt werden, welche aufsteigende Feuchtigkeit und somit Schäden vermeidet
Die Grundplatte des Stützenfußes P-PX wird nach dem Ausrichten mit Bolzen- / Schraubanker befestigt und somit gegen Abheben gesichert

Hinweise

Der Stützenfuß Typ P-PX kann ohne weitere Abbundarbeiten und Vorbohren mit den mitgelieferten Vollgewindeschrauben montiert werden. Nach der Montage ist der Stützenfuß weiterhin höhenverstellbar und z. B. nachträgliche Setzungen der Fundamente können dadurch ausgeglichen werden

Lieferumfang

Stützenfuß Typ P-PX mit EPDM Dichtung und 12 x V2A-Vollgewindeschrauben 5,0 x 80 mm TX 20

Technische Daten

Eigentum	Wert
max. zul. Druckbel.	16.2 kN
Verstellbereich, von	300 mm
Verstellbereich, bis	450 mm
Gesamtlänge L1	450 mm
Länge x Breite x Materialstärke Grundplatte	160 x 100 x 8 mm
Trägerplatte	90 x 90 x 8 mm
Oberflächenschutz	feuerverzinkt
