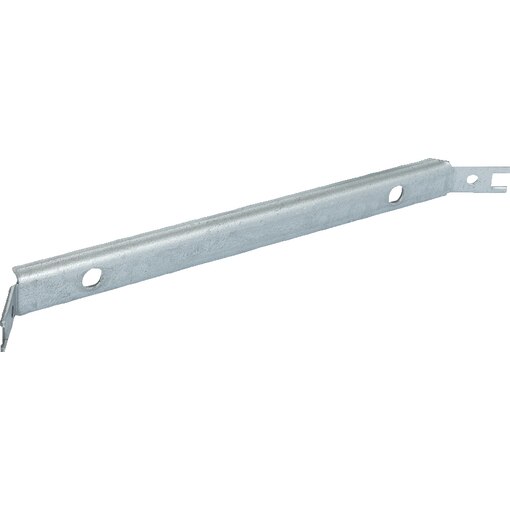

JB-A Montagesystem Sichere Lastabtragung für bodentiefe Fensterelemente
Artikelnummer: 9095348

Schnelle Lieferung
Qualität seit 1972
Sicherer Einkauf
  • [Die Lösung für XXL-Schwellenhöhen
  • Sichere Befestigung von gekoppelten Schwellenprofilen
  • Flexibel einsetzbarer Montagewinkel]

Service-Hotline:
0 79 40 / 1 41-1 41

Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
JB-A Montagesystem
Artikelnummer: 9095348

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Details

Anwendungsgebiete

  • Durch immer höhere Fußbodenaufbauten sind bei bodentiefen Fensterelementen auch höhere Schwellenprofile notwendig. Die meist gekoppelten Profile wirken statisch wie ein "Gelenk". Um die Stabilität im Schwellenberiech zu steigern und um für eine sichere Lastabtragung der Wind- und Gebrauchslasten eines Fensters zu sorgen ist der JB-A Montagewinkel die Lösung.
  • Wo konventionelle Montagewinkel aufgrund ihrer geringen Bautiefe und der ungenügenden Steifigkeit versagen sorgt der speziell auf diese hohen Anforderungen ausgelegte JB-A Montagewinkel für die nötige Stabilität und eine dauerhafte Verbindung.

Eigenschaften

  • Sichere und leistungsfähige Befestigung von Schwellenprofilen
    • Erhöhung der Lastabtragung durch optional einsetzbare Verstärkungsstrebe
  • Winkel beidseitig verwendbar
    • Für Schwellenhöhen von 170 mm bis >= 300 mm
  • Hohe Flexibilität durch Befestigungsbohrungen in allen Positionen
    • Bis zu 1260 N Tragkraft auf Zug/Druck
      • Material: Kohlenstoffstahl ST 37
        • Oberfläche: weiss verzinkt
          • Materialstärke: 2,5 mm
            • Lochbild Ø 8 mm

              Verarbeitungshinweise

              • Anwendung der Systemkomponenten:
                - Schwellenhöhe 170 - 210 mm: JB-A 150/280 liegend
                - Schwellenhöhe 210 - 260 mm: JB-A 190/240 liegend + Winkelstrebe
                - Schwellenhöhe 260 - 300 mm: JB-A 190/240 stehend + Winkelstrebe
                - Schwellenhöhe über 300 mm: JB-A 150/280 stehend + Winkelstrebe
                (Schwellenhöhe = Abstand Untergrund bis Rahmenprofil)
              • Befestigung zum Fensterelement mit JB-D Universalschraube
              • Befestigung zum Untergrund mit Schraubanker MMS-plus PanHead

              Hinweise

              • Befestigung im obersten Sockelprofil empfohlen!
