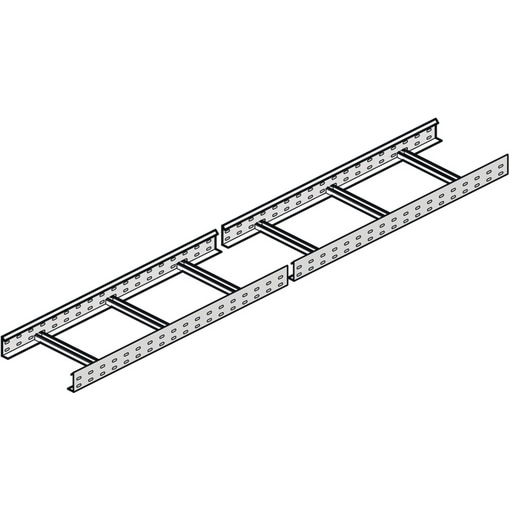

Kabelleiter KL 60 Längsholme aus gelochten L-Profilen, 60 mm
Artikelnummer: 9090068

3
Frachtfrei ab 350 € (netto)
Umweltfreundliche Verpackung
50 Jahre BTI - Monatlich wechselnde Aktionen
  • Funktionserhalt nach DIN 4102-12
  • Funktionserhalt bis E90
Service-Hotline: 0 79 40 / 1 41-1 41
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Kabelleiter KL 60
Artikelnummer: 9090068

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Details

Eigenschaften

  • Für Installationen mit Funktionserhalt nach DIN 4102-12 geeignet
    • Funktionserhalt bis E90
      • Die vertikale Einzelverlegung der Kabel in Bügelschellen erfolgt an den C-förmigen Sprossen der Kabelleiter KL 60
        • Verarbeitungsfreundlich durch geringes Gewicht
          • Längsholme aus gelochten L-Profilen; Sprossen aus C-Profilen
            • Schlitzweite: 16 mm
              • Nutzbare Innenhöhe: 45 mm
                • Sprossenabstand: 300 mm
                  • Montage mittels Abstandsbügel KL
                    • Verbindung mehrerer Leitern erfolgt mittels Kabelleiterverbinder und Flachrundschrauben
                      • Für die Anwendung ist der gesamte Zulassungsbescheid zu beachten
                        • Material: Stahl, Sendzimir verzinkt

                          Verarbeitungshinweise

                          • Zubehörteile der Kabelbahn 60 sind auch für Kabelleiter KL 60 geeignet
                          • Beim Abschneiden der Kabelleiter KL 60 müssen keine Verbindungslöcher gebohrt werden

                          Hinweise

                          • Das Diagramm ist gültig für die Kabelleiter KL 60. Die Grafik gibt die maximal zuverlässige, gleichmäßig verteilte Belastung für mehrfache Belastungsunterstützung an. Die Lastwerte erfüllen die Norm IEC 61537 par 10.3.3 Test Typ III mit Verbindung auf 1/5 des Unterstützungsabstands.
                            F = zulässige Kabelbelastung (daN/m)
                            L = Stützabstand (m)
                            Max. Durchbiegung (m) = L/100
