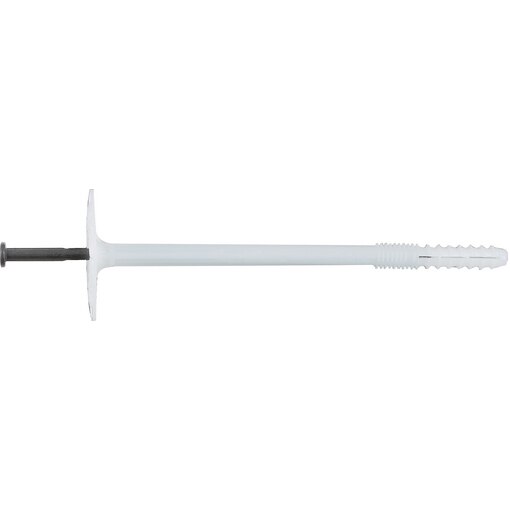

Dämmstoffhalter DSH-K Kunststoff
Artikelnummer: 9080264

Produktinformation (PDF)
Empfohlenes Produkt
Empfehlen Sie das folgende Produkt:
Dämmstoffhalter DSH-K
Artikelnummer: 9080264

Trennen Sie mehrere E-Mail-Adressen mit einem Komma.

* Pflichtfelder
Artikel
Ergebnis verfeinern:
Artikel-Nr. Abmessung Dübel Bohrloch-Ø Länge Tellerdurchmesser Dämmstoffstärke
Altbau A, B, C, D mm
Dämmstoffstärke
Neubau A, B, C, D mm
Min. Bohrlochtiefe Min. Setztiefe VPE/ST Preis Menge
10 x 90 mm 10 mm 90 mm 60 mm 20 mm 40 mm 100 mm 40 mm
In den Warenkorb
10 x 110 mm 10 mm 110 mm 60 mm 40 mm 60 mm 120 mm 40 mm
In den Warenkorb
10 x 130 mm 10 mm 130 mm 60 mm 60 mm 80 mm 140 mm 40 mm
In den Warenkorb
10 x 140 mm 10 mm 140 mm 60 mm 70 mm 90 mm 150 mm 40 mm
In den Warenkorb
10 x 150 mm 10 mm 150 mm 60 mm 80 mm 100 mm 160 mm 40 mm
In den Warenkorb
10 x 160 mm 10 mm 160 mm 60 mm 90 mm 110 mm 170 mm 40 mm
In den Warenkorb
10 x 170 mm 10 mm 170 mm 60 mm 100 mm 120 mm 180 mm 40 mm
In den Warenkorb
10 x 190 mm 10 mm 190 mm 60 mm 120 mm 140 mm 200 mm 40 mm
In den Warenkorb
10 x 210 mm 10 mm 210 mm 60 mm 140 mm 160 mm 220 mm 40 mm
In den Warenkorb
10 x 230 mm 10 mm 230 mm 60 mm 160 mm 180 mm 240 mm 40 mm
In den Warenkorb
10 x 250 mm 10 mm 250 mm 60 mm 180 mm 200 mm 260 mm 40 mm
In den Warenkorb
10 x 270 mm 10 mm 270 mm 60 mm 200 mm 220 mm 280 mm 40 mm
In den Warenkorb
10 x 290 mm 10 mm 290 mm 60 mm 220 mm 240 mm 300 mm 40 mm
In den Warenkorb
10 x 310 mm 10 mm 310 mm 60 mm 240 mm 260 mm 320 mm 40 mm
In den Warenkorb
Details

Anwendungsgebiete

Zur Befestigung (Mehrfachbefestigung) von verklebten, außenseitigen Wärmedämmverbundsystemen (WDVS) mit Zulassung in Normalbeton, Mauerwerk aus Voll- und Lochsteinen, Leichtbeton-Hohlblocksteinen sowie Porenbeton AAC 4 (siehe jeweiliger Zulassungsbescheid).

Eigenschaften

  • Befestigungssystem bestehend aus Spreizdübel mit Halteteller und Kunststoffnagel
    • Vorspreizzone verhindert ein Tieferrutschen in das Bohrloch
      • Glasfaserverstärkter Kunststoffnagel garantiert optimale Haltewerte
        • Kunststoffnagel verhindert Wärmeverluste - Wärmebrückenfrei
          • Halteteller(Ø 60mm) mit mörtelgriffiger Oberfläche, optional auch als Putzträger geeignet
            • Abbrechbare Nagelspitze erleichtert das Einschlagen in sehr feste Untergründe
              • Mit Zulassung (ETA 14 / 0129)
                • Befestigung weicher Dämmstoffe mit großer Dämmscheibe DSB 90
                  • Vormontierte Befestigungseinheiten
                    • Material:
                      • Dübel aus Polypropylen
                      • Nagel aus Glasfaser verstärktem Polyamid

                    Verarbeitungshinweise

                    Bohrloch nach Herstellung ausbürsten oder ausblasen, dann Dübel einführen.
                    Verankerungsgrund Rohdichte-klassep kg/dm³ Druckfestig-keitsklassefb N/mm² Mindestbau-teildickeh mm Mind.-Achs- /Randabstandsmin / cmin mm Bohrverfahren NRK1) kN
                    Beton C12 / C15 (B15) - - 100 100 Hammerbohren 0,4
                    Beton C16 / 20 - C50 / 60 (B25 - B55) - - 100 100 Hammerbohren 0,6
                    Kalksandvollstein KS, z.B. gemäß DIN V 106 / EN 771-2 ≥ 1,8 12 100 100 Hammerbohren 0,6
                    Mauerziegel Mz, z.B. gemäß DIN V 105-100 / EN 771-1 ≥ 1,7 20 100 100 Hammerbohren 0,9
                    Hochlochziegel HLz, z.B. gemäß DIN V 105-100 / EN 771,Außenstegdicke ≥ 12 mm ≥ 1,0 12 100 100 Drehbohren 0,5
                    Leichtbetonhohlblock, z.B. gemäß DIN V 18151-100 / EN 771-3, 1K Hbl 2-0.8-12, 495 x 175 x 248 ≥ 1,2 4 100 100 Drehbohren 0,5
                    Hochlochziegel, HLz, z.B. gemäß ÖNORM B6124, Außenstegdicke ≥ 10 mm ≥ 0,9 15 100 100 Drehbohren 0,5
                    Porenbeton, z.B. gemäß EN 771-4, AAC 4 ≥ 0,4 4 100 100 Drehbohren 0,6
