Artikelnummer: 150529

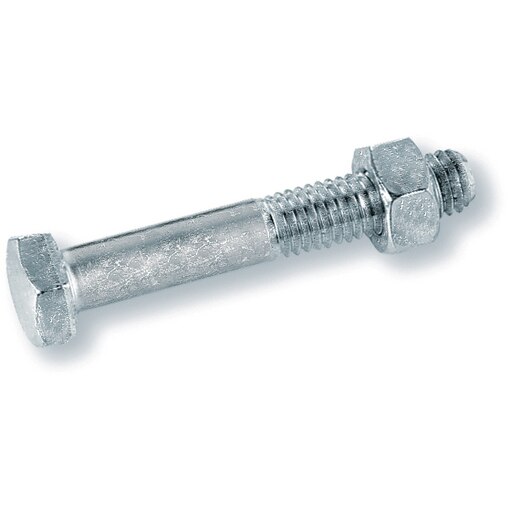

SB-Garnitur DIN 7990, EN 15048-1, Stahl, 5.6, feuerverzinkt, mit Mutter

Name: SB-Garnitur
SKU: 150529

360° Ansicht anzeigen

150529[A] Sechskantschraube mit Flansch

Artikelnummer: 150529

Technische Eigenschaften

Typ Schraube: SB hexagon head screw
Norm: DIN 7990, EN 15048-1
Gewindeausführung: Teilgewinde
Material: Stahl
Festigkeitsklasse Schraube: 5.6
Oberflächenschutz: feuerverzinkt

Produktinformation (PDF)

360° Ansicht anzeigen

150529[A] Sechskantschraube mit Flansch

Technische Eigenschaften

Typ Schraube: SB hexagon head screw
Norm: DIN 7990, EN 15048-1
Gewindeausführung: Teilgewinde
Material: Stahl
Festigkeitsklasse Schraube: 5.6
Oberflächenschutz: feuerverzinkt

Dieses Produkt vergleichen

Produktinformation (PDF)

VPE / ST

100

Menge

Frachtfrei ab 400 € (netto)

Umweltfreundliche Verpackung

Qualität seit 1972

Empfohlenes Produkt

Empfehle das folgende Produkt:

SB-Garnitur

Artikelnummer: 150529

Empfänger E-Mail-Adresse *

Trenne mehrere E-Mail-Adressen mit einem Komma.

Kommentar:

* Pflichtfelder

Details

Anwendungsgebiete:

Baugruppen für nicht vorgespannte Schraubverbindungen in Stahl- und Metallkonstruktionen nach EN 15048-1

Diese Teile werden in Scher-/Bohrungs-Leibungsverbindungen der Kategorie A und nicht vorgespannten Zugverbindungen der Kategorie D nach EN 1993-1-8 verwendet.

Produktvorteile:

SB-Garnitur bestehend aus Sechskantschraube DIN 7990 und Sechskantmutter ISO 4032 oder ISO 4034
SB (= Structural Bolting) Kennzeichnung auf Schraubenkopf und Mutter
CE gekennzeichnet

Verarbeitungshinweise

Der Einbau ist in EN 1090-2 und EN 1993-1-8/NA geregelt.
Bei normalen Rundlöchern sind Unterlegscheiben in der Regel nicht erforderlich. Bei Verwendung der SB-Baugruppe mit Unterlegscheiben sind nur die Unterlegscheiben nach DIN 7989-1 100HV HDG zulässig. Bitte wählen Sie in diesem Fall die Leistungserklärung "Mit Scheibe".

Hinweise

SB-Baugruppe bestehend aus Sechskantschraube DIN 7990 und Sechskantmutter ISO 4032 bzw. ISO 4034
SB-Markierung (= Structural Bolting) auf Schraubenkopf und Mutter
CE-gekennzeichnet
Umstellung auf ISO-Schlüsselweiten: M 12 = Schlüsselweite 18
Die Eigenschaften der Feuerverzinkung beachten (erforderliche Gewindetoleranzen für die Verbindung von Arbeitsschraube und Mutter)

Technische Daten

Eigenschaft	Wert
Abmessung	M 12 x 45
Schlüsselweite	18 mm
Länge Gewinde	17.75 mm
Gewinde	M 12
Steigung Gewinde	1.75 mm
Typ Schraube	SB hexagon head screw
Antrieb	6KT 18
Material	Stahl
Oberflächenschutz	feuerverzinkt
Norm	DIN 7990,EN 15048-1
Festigkeitsklasse Schraube	5.6
Länge	45 mm
Höhe Kopf	8 mm
Form Kopf	Sechskantkopf
Oberflächenschutz Kurzform	FVZ
Material Kurzbezeichnung	ST
Gewindeausführung	Teilgewinde
Gewindeart	Metrsches Standardgewinde
Gewindeausführung	Teilgewinde
Gewindeausführung Kurzform	TG
Kopfform Langform	Sechskantkopf
